光伏屋頂承重能力檢測鑒定的基礎知識： 光伏支架常見形式 光伏支架具有多種分類方式，如按照連接方式分為焊接式和組裝式，按照安裝結構分為固定式和逐日式，按照安裝地點分為地面式和屋面式等。無論哪種光伏系統，其支架構成大體相似，都包括連接件、立柱、龍骨、橫梁、輔助件等部分。

1.1固定式光伏支架

固定式光伏支架，顧名思義，是指安裝之后方位、角度等保持不變的支架系統。固定安裝方式直接將太陽能光伏組件朝向低緯度地區放置（與地面成一定的角度），以串并聯的方式組成太陽能光伏陣列，從而達到太陽能光伏發電的目的。其固定方式有多種，如地面固定方式就有樁基法（直接埋入法）、混凝土塊配重法、預埋法、地錨法等，屋面固定方式隨屋面材料不同而有不同的方案。

1.1.1屋面光伏系統支架 屋面光伏支架所安裝的環境包括坡屋面、平屋面，安裝時需順應屋面環境，不破壞固有結構及自*系統，屋面材料包括琉璃瓦、彩鋼瓦、油氈瓦、混凝土面等。針對不同的屋面材料采用不同的支架方案。 屋面按傾斜角度分為坡面和平面兩種，所以屋面光伏系統的傾斜角度有多種選擇，對于坡屋面通常采用平鋪的方式順應屋頂坡度布置，也可以采用與屋頂成一定傾角的布置方式，但是這種做法相對比較復雜，案例較少；對于平屋面則有平鋪和傾斜一定角度兩種選擇。 針對不同的屋面材料，會有不同的支架系統。 1）琉璃瓦屋面支架

2）彩鋼瓦屋面支架

彩鋼板是薄鋼板經冷壓或冷軋成型的鋼材。鋼板采用有機涂層薄鋼板（或稱彩色鋼板）、鍍鋅薄鋼板、防腐薄鋼板(含石棉瀝青層)或其他薄鋼板等。

壓型鋼板具有單位重量輕、強度高、抗震性能好、施工**、外形美觀等優點，是良好的建筑材料和構件，主要用于圍護結構、樓板，也可用于其他構筑物。

屋面彩鋼瓦一般分為：直立鎖邊型、咬口型（角馳式）型、卡扣型（暗扣式）型、固定件連接（明釘式）型。

彩鋼瓦屋面支架固定方式

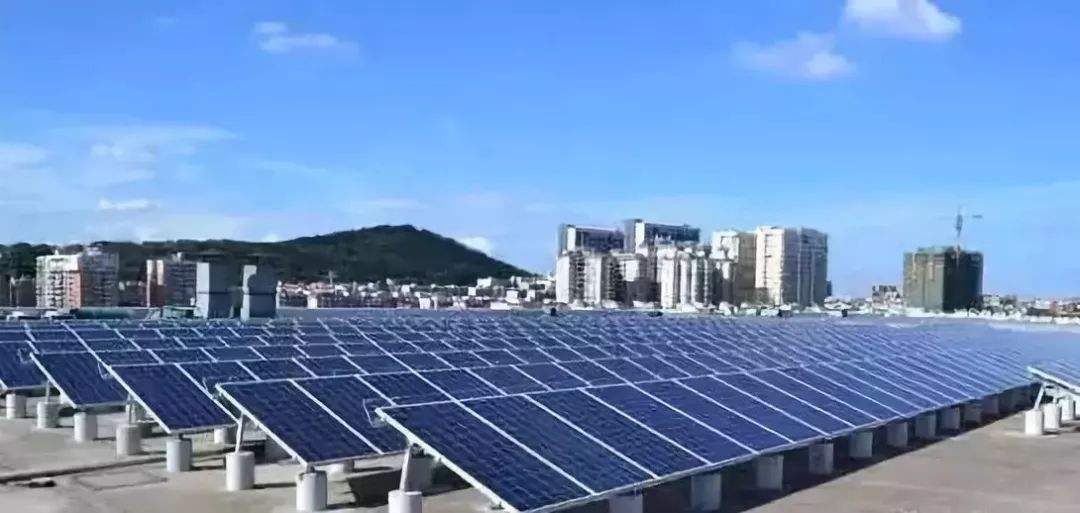

3）混凝土屋面支架 混凝土屋面光伏支架一般為固定傾角的固定方式，也可以采用平鋪方式布置。該型屋面固定方式主要為混凝土基礎和標準化固定連接件固定，分為現澆型和預澆型兩種方式。
